遠場渦流、近場渦流、磁記憶、低頻電磁、漏磁
分級統計檢測結果(表格和直方圖顯示),便于累積分析比較
管板圖、顯示在役管道斷面圖、受檢管行列號
具備探頭校準曲線調整/裂紋深度測量

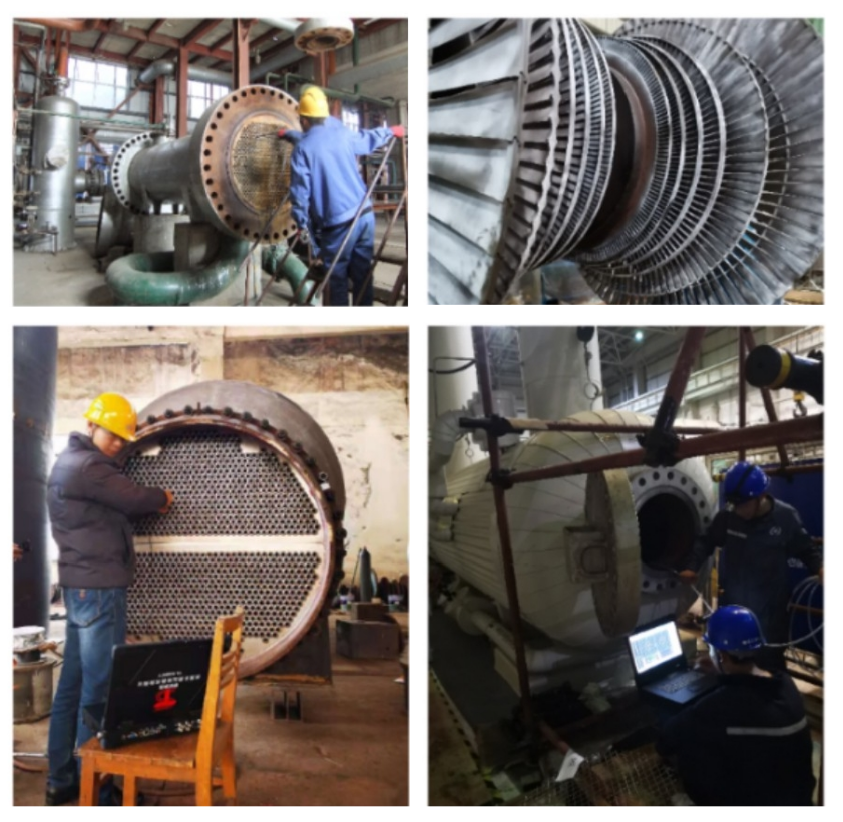

應用案例：
技術參數

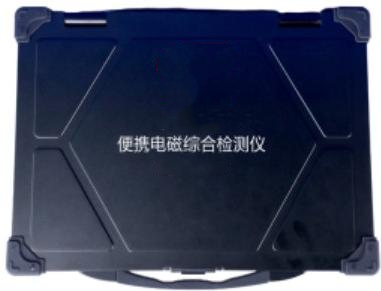

外觀尺寸
長×寬×厚：380mm×280mm×71 mm
顯示器：14.0英寸
重量：4 . 50Kg (含電池)
接 口 ：BNC
鋰電池：12V 14AH
電 源 ：110V/60hz 220V/50hz
工作溫度： -20°~ 50°℃
系統參數
操作系統： Windows
操作語言：中文
渦流檢測參數指標
頻率：4個
信道：8個
頻率范圍：10Hz~10MHz (常規/遠場)
可調增益：0～99dB, 每檔0.5dB
相位旋轉：0-360°步進1°
Y/X 增益比： 0.1-10
一個混頻單元(自動混頻)
探頭激勵幅度：1～8等級
硬件報警輸出：1個
硬件報警輸出信號：三極管OC門輸出
相位、幅度測量：自動手動
實時四蹤渦流信號記憶
缺 陷 幅 度 、 深 度 - 相 位 曲 線 顯 示
獨創的非等幅相位幅度報警
自動設計二維高斯分布橢圓分選域
掃描及A-掃描顯示

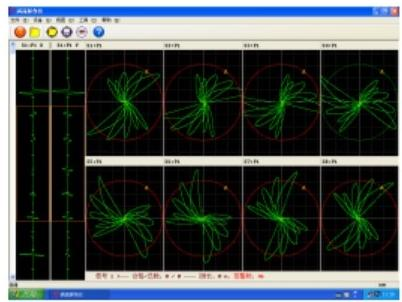

多種帶狀阻抗平面圖可選
磁記憶檢測參數指標
測量通道數：8個
最小測距：1mm
最大測距：150mm
最大掃描速度：0.5米/秒

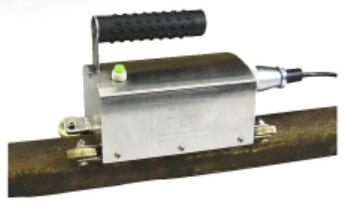

低頻電磁檢測參數指標
無需耦合劑及磁化裝置
具有多通道實時檢測功能
自動數字式電子平衡
增益：0～90dB, 每檔0.5dB
特殊的數字濾波抑制現場干擾
穿透力強，表面涂層厚度可達6mm
掃描速度3~6米/分鐘
自動/手動信號波形測量
馬鞍形檢測探頭導論設計方便管外壁移動掃查，重量小于1Kg

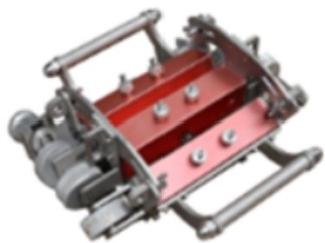

漏磁檢測參數指標
磁化方式——永久磁鐵磁化
通道數 — — 8
驅動方式一一人工驅動
檢測速度-- ≤0.7m's
厚度范圍——4~ 10 mm
額定電壓——12V
靈 敏 度 - - 2 0 % 壁 厚
直徑范圍一可定制
最大涂層厚度——2mm 非鐵磁性材料
數字信號
數字濾波：高通頻率(0Hz~1000Hz)、 低通頻率(0Hz~20000Hz)
濾波點數： 0-100
寬 帶 ： 100 Hz~10MHz
AD 速率：12bit 80M
自動平衡：數字式電子平衡
報警設置
硬件實時采樣：10位AD 轉換器，采樣速度160MHz, 波形高度保真
報警窗：扇形、方形
數據參數保存
檢測參數保存、刪除、編輯：10000組以上
實時信號保存，回放，分析，存盤，打印
檢測圖片： 1000組以上
數據接口： USB、 網口
幫助系統
自動顯示日歷、時間、電池容量
操作簡便，實時屏幕提示
在線熱鍵圖形、文字幫助
配置單
常規渦流探頭及不銹鋼樣管一套
低頻電磁探頭及樣管一套
焊縫探頭及試塊一套
筆試探頭一個
充電器一個
遠場渦流探頭及樣管一套
漏磁探頭及樣管一套
葉片探頭一個
儀器箱一個
